贝尔克behlke

1985年成立了原名Behlke Electronic GmbH。Behlke公司在德国法兰克福，Behlke高压开关开始仅用于科学目的，Behlke现已成为非常专业且高度可靠的工业产品。Behlke的许多激光和医疗行业的制造商要求用可靠且经济高效的替代品来替代旧的冷晶闸管阴极管和火花隙以及BEHLKE开关完美地满足了所有要求。这些开关证明了它们即使在恶劣的工业环境中的长期可靠性。BEHLKE 高压开关成为数百种专业应用的行业标准。



Behlke开关的特点

--经营电压从 500 V 到 200 kV

--峰电流从 15 到 16000 安培 （pk）

--二/分吨 从 5 到 32 kA/μs（取决于类型）

--上升时间低至 0.8 ns（取决于类型）

--传播延迟时间短，抖动低

--连续工作频率高达 3 MHz

--爆裂 频率。高达 10 MHz（取决于类型）

--高达 200 kVDC 的安全电气隔离

--通过简单的TTL信号（3-6V）轻松控制

--有源输入滤波器可实现出色的EMC性能

--不短脉冲下的危险不稳定性

--内部时钟同步以实现低 EMI

--带快速热触发的安全电路

--故障信号输出和抑制输入（TTL）

--保证温度范围 -40 至 +70 ℃

--各种被动和主动冷却选项

--用于固定和可变导通时间的开关

--半桥和全桥开关（推挽式）

--经济高效的放电开关

--所有开关均可用于直流和交流

--高度可靠



Behlke 双向交流推挽开关带可变导通时间

安全半桥无极正负电压电路改变。



高压推挽开关，具有半桥配置的双向开关路径

AC MOSFET拓扑结构允许 负极和 正输入电压，开关极无极性变化 - C 用于极性反转的继电器电路是不必要的

上升和下降时间相同

安全由于无源开关路径锁定而运行

无交叉电流

非常适合将高压方波脉冲精确转换为电容负载

不需要工作电阻

无需大高压输入储能电容器



BEHLKE推挽式开关具有极端的上升和下降时间。如果应用程序没有要求全开关速度，建议使用速度 限制选项 S-TT（上升和下降时间减慢约 50%）与输入低通滤波器选件LP组合。这些选项有助于将快速高压的典型高频困难降至低脉冲电路（例如自振荡或自重新触发）和总体上简化EMC设计。



紧凑型系列。

低自感和极短的过渡次。良好的瞬时抗扰度。

Behlke HTS 31-03-HB-AC-C

Behlke HTS 31-13-HB-B-AC-C

Behlke HTS 41-02-HB-LC-AC-C

Behlke HTS 61-01-HB-AC-C

Behlke HTS 91-01-HB-AC-C



电源系列。

坚固耐用采用 LC2 技术，具有瞬态保护功能。适用于高容性、电阻性和电感性负载。

Behlke HTS 81-10-GSM-AC

Behlke HTS 121-10-GSM-AC

Behlke HTS 151-10-GSM-AC

Behlke HTS 201-10-GSM-AC

Behlke HTS 241-10-GSM-AC

Behlke HTS 301-10-GSM-AC

Behlke HTS 401-10-GSM-AC

Behlke HTS 501-10-GSM-AC

Behlke HTS 651-10-GSM-AC

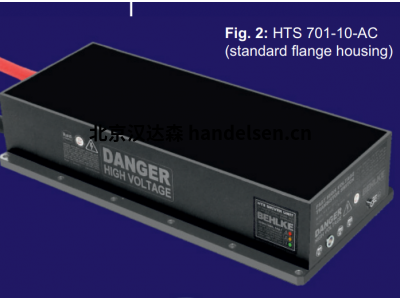

Behlke HTS 701-10-GSM-AC

Behlke HTS 901-10-GSM-AC

Behlke HTS 1201-10-GSM-AC

Behlke HTS 1401-10-GSM-AC



产品编号： 型号 包含有关电压、电流和导通行为的编码信息。 第一位数字代表电压（以 kV 为单位），末一位数字代表 破折号表示开启行为（0 = 固定开启时间，1 = 可变导通时间）。破折号后的数字表示电流 以安培 x10 为单位。特殊功能由后面的字母编码 第二个破折号。HTS 31-03-HB-C 示例： HTS = 高压晶体管开关，3 = 3 kV，1 = 可变导通时间，03 = 30 安培，HB = 半桥，C = 紧凑型系列。
